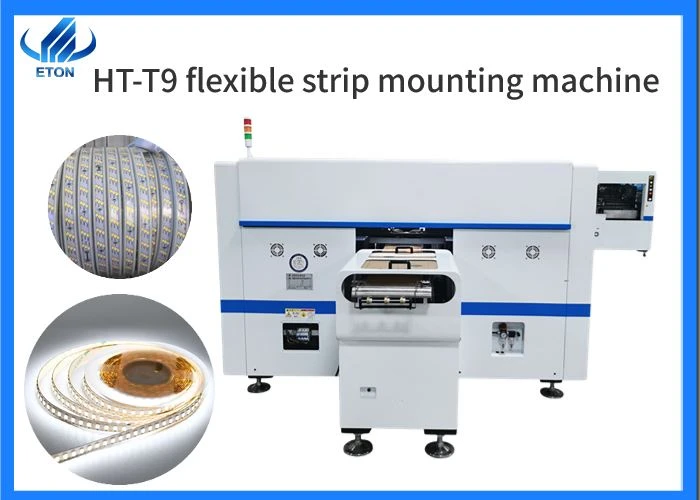

Máquina de montaje para tira flexible inalámbrica

Máquina montadora para tira flexible inalámbrica



HT-T9es el montador profesional de alta velocidad de nuestra empresa.

La capacidad alcanza los 250000 CPH,

Lograr una producción eficiente







Lo más destacado de la máquina



VisiónSsistema

El sistema de reconocimiento visual del T9 incluye cinco cámaras digitales de las principales marcas nacionales. Una cámara es responsable de la corrección de marcado, dos cámaras son responsables de la depuración de las boquillas y dos cámaras son responsables de la depuración del alimentador. La cámara de depuración del alimentador ajusta el espaciado del alimentador fotografiando la línea de escala central del asiento del alimentador.



Sistema de cabezal de montaje

La máquina SMT LED está equipada con dos cabezales de colocación, que constan de cuatro módulos, cada uno con 17 boquillas de succión. Utilizando el principio neumático, los componentes se succionan a través del dispositivo neumático del cabezal, el material de una sola placa se puede pegar por separado y el mismo material de la placa siempre se pega en la misma tira de lámpara, el espaciado de las boquillas se puede ajustar ajustando la cámara de succión. boquilla.





TRES ALTOS



Alta productividad :

Producir con la producción de 4 tipos de materiales al mismo tiempo con alta capacidad. La capacidad alcanza 250000CPH



Alta precisión :

Su precisión de repetición es ±0.02 mm (precisión de repetición).



Alta inteligencia:

Módulo de cuatro brazos dobles, 17 boquillas para cada pieza de montaje, la parte A o la parte B se pueden montar por separado o sincrónicamente.



Tecnología exclusiva patentada



I+D de forma independiente Control electrónico



I+D software independiente



I+D de forma independiente Módulo de tarjeta de control de movimiento 1 juego



Tecnología exclusiva patentada: Grupo para recoger y grupo para montar.





Los detalles



Acerca de la dimensión del contorno de nuestra máquina



longitud	3100 mm
Ancho	2300 mm
Altura	1550 mm
Peso total	1700 kilos



Nuestra máquina de HT-T9esdoble brazo



Tamaño de PCB	250* cualquier longitud
Espesor de PCB	0.1--0.5 mm
Montaje Sujeción	Adsorción al vacío, sujeción de cilindros, ancho de vía ajustable
Altura de montaje	Menor o igual a 5 mm



Acerca del sistema



O.S.
Sistema	ventana 7
Mostrar	monitor de pantalla táctil
Sistema de alimentación
No. de estaciones de alimentación	68 piezas
No. de cabeza	68 piezas







Acerca de la transmisión



Transmisión transportadora	Longitud máxima: 1000 mm
Velocidad de transmisión	>500 mm/seg
Dirección de transmisión	Soltero (izquierda → derecha/derecha → izquierda)
Modo de transmisión	unidad en línea
Modo de posición	Óptico





Preguntas más frecuentes



P1: ¿Cuántas horas puede funcionar la máquina por día?

R: La máquina puede funcionar todo el día. Sin embargo, para alargar su vida útil, le recomendamos que descanse 1 o 2 horas al día.

P2: ¿Cuál es el rendimiento óptimo de la máquina?

R: La capacidad de producción óptima de la máquina alcanza los 250000 CPH.
