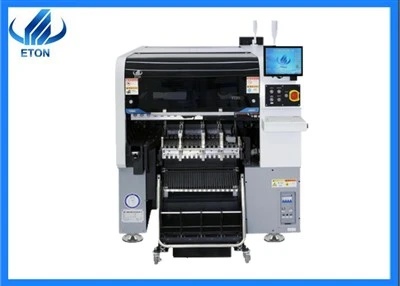

Nueva máquina de selección y colocación SMT con estación de alimentación de 104 piezas

Nueva máquina de selección y colocación SMT con estación de alimentación de 104 piezas

Cabezal de colocación integradoLigero, el cabezal está formado integralmente, los 10 juegos de ejes Z están controlados independientemente por un motor lineal magnético modular, lo que mejora en gran medida la velocidad, la precisión y la estabilidadSistema de esquinas de precisiónEl sistema de esquinas modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. 10 boquillas de succión por cabezal, con una distancia entre centros de 16 mm.

Envíeconsulta

Características

Nueva máquina de selección y colocación SMT con estación de alimentación de 104 piezas

Características principales de la máquina

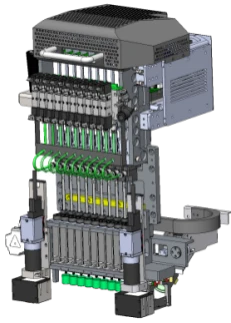

Cabezal de colocación integrado

Ligero, el cabezal está formado integralmente, los 10 juegos de ejes Z están controlados independientemente por un motor lineal magnético modular, lo que mejora enormemente la velocidad, la precisión y la estabilidad.

Sistema de esquinas de precisión

El sistema de esquina modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. 10 boquillas de succión por cabezal, con una distancia entre centros de 16 mm.

Dispositivo de detección de vacío

Cada cabezal de colocación con función de detección independiente, lo que mejora la estabilidad del equipo y la confiabilidad del producto.

Capacidad de ultraalta velocidad

Al adoptar motores lineales magnéticos de alta gama y un cabezal modular multifunción, la capacidad de colocación ha aumentado en un 25 % en comparación con las máquinas tradicionales, con una velocidad óptima que alcanza los 98 000 CPH.

Parámetro principal de la máquina

Modelo	YT20S
Dimensión
Longitud	1480 milímetros
Ancho	2680 mm
Altura	1650 mm
Peso total	2380 kilogramos
tarjeta de circuito impreso
Longitud Ancho PCB	Máx.: 500 x 300 mm (opción 1200 x 450) Mín.: 50 x 50 mm
Espesor de PCB	0.5-5mm
Sujeción de PCB	Sujeción de cilindros, ancho de vía ajustable
Modo de montaje	Recolección en grupo y colocación por separado/recolección por separado y colocación por separado
O.S.
Sistema	Windows7
Software	I+D de forma independiente
Mostrar	Monitor LED
Dispositivo de entrada	Teclado, Ratón
Control eléctrico	Investigación y desarrollo independientes de ETON
Módulo de tarjeta de control de movimiento 1 juego	Investigación y desarrollo independientes de ETON
Camino de acceso de los ejes X, Y, Z	Motor lineal magnético de alta gama
Forma de alimentación	Alimentador inteligente con doble motor
Interfaz del sistema MES de gestión de producción	Personalizado

Certificados

Como líder experimentado en la industria de fabricación de máquinas SMT, hemos obtenido una gran cantidad de tecnologías de propiedad intelectual y contamos con una cartera impresionante que incluye 14 patentes de invención, 135 patentes prácticas y 55 derechos de autor de software. Nuestro compromiso con la innovación se ejemplifica aún más con nuestro dedicado departamento interno de Investigación y Desarrollo, que garantiza capacidades de producción e inspección de vanguardia.

Además, nuestra incansable búsqueda de la excelencia ha sido reconocida a nivel internacional, con la obtención de prestigiosas certificaciones en el extranjero, como CE, CCC, SIRA y más. Estas certificaciones subrayan nuestra inquebrantable dedicación a la calidad, el cumplimiento y el avance tecnológico, consolidando nuestra posición como una fuerza confiable y pionera en la industria SMT.

product-669-709

Paquetes

product-700-500

Envío y Entrega

product-700-500

Servicio

Durante todo el proceso ofrecemos un acompañamiento integral:

Pre-venta:

Ofrecemos una gama de equipos, incluidas máquinas de selección y colocación, impresoras de plantillas, hornos de reflujo, transportadores, etc.

Ofrecemos soluciones de línea completa SMT adaptadas a factores específicos del cliente, como el diseño de la fábrica, los requisitos y los productos.

En venta:

Proporcionar seguimiento en tiempo real del estado de producción de la máquina del cliente.

Mantener al cliente informado del avance de la producción a través de videos o fotografías.

Postventa:

Realizar instalación gratuita en sitio.

Ofrecemos un año de garantía y servicio de fábrica.

Programar dos visitas regulares al cliente por año.

Proporcionar capacitación técnica gratuita.

Apoyo técnico:

Brindar capacitación técnica gratuita sobre operación y mantenimiento.

Ofrecemos soporte técnico en línea las 24 horas del día, los 7 días de la semana.

Desplegar ingenieros locales en India (Delhi, Mumbai y Daman), Turquía y Egipto.

Este enfoque integral garantiza que nuestros clientes reciban apoyo en cada etapa, desde las consultas previas a la venta hasta la asistencia técnica y el mantenimiento continuos.
