Inicio productos Máquina de recoger y colocar LED Detalles

SMT de alta precisión 80000CPH SMD montador de fabricación

YT 202S es uno de los productos de la serie YT recientemente lanzados de ETON. La máquina de colocación de doble módulo puede producir dos placas pcb idénticas al mismo tiempo, mejorando la eficiencia de la producción. En condiciones óptimas, la capacidad de producción puede alcanzar los 80000CPH, y la precisión es muy alta, y los componentes montados mínimos pueden alcanzar 0201.

Envíeconsulta

Características

SMT de alta precisión 80000CPH SMD montador de fabricación

Descripción del producto:

Características de la máquina:

El host definitivo con tres características, una nueva cámara de identificación de vuelo fija, con componentes de identificación correspondientes a 40 * 40 mm, puede identificar matrices de rejilla de bolas como BGA o GSP.

Dispositivo de detección de vacío, cada boquilla de succión tiene una función de detección independiente, que mejora la estabilidad y confiabilidad del equipo.

Admite el alimentador inteligente universal de doble cabezal de la serie YT y realiza una alimentación estable y precisa corrigiendo ópticamente la posición de alimentación.

Capacidad de montaje de ultra alta velocidad de productos al mismo nivel.

Sistema de alimentación:

1. El alimentador está equipado con un carro de acoplamiento especial La estación de doble cara tiene 32PCS, que puede cargar 64 bandejas de materiales, y la estación de un solo lado tiene 16PCS y puede cargar 32 bandejas de materiales.

2. Soporte alimentador de bandeja IC multicapa, realice una fácil finalización del trabajo alternativo con el carro de acoplamiento.

3. Sistema de vía de transporte

4. Brazos dobles y cabezales dobles, capacidad de procesamiento de PCB flexible, estructura de doble riel, puede realizar la producción de una placa de PCB grande. Cabezal de colocación modular y varios modos de producción, línea de montaje flexible.

Parámetro principal de la máquina:

1.PCB

Adecuado para el tamaño máximo de PCB es de 500 * 450 mm, el tamaño mini es de 50 * 50 mm

PCB con sujeción del cilindro, ancho de vía ajustable para la sujeción

El rail 1 es fijo pero otro es flexible

El grosor de la PCB es de 0.5-4.5mm

2.Cámara

La cámara No.of es 4 conjuntos de cámara digital, componente de reconocimiento de visión de vuelo de la cabeza, alineación de la visión, corrección de marcas

3.Precisión

La precisión de repetición es de ±0.02 mm, soporte para 0201-40 * 40 IC

4.Rango de componentes

Mini 0201-40 * 40 mm paquete e IC, se aplican a BGA, CSP, etc.

La altura máxima de montaje es de 20 mm

5.Velocidad de montaje

La velocidad óptica es de 80000 CPH con 20 cabezales de montaje

6.Forma de alimentación

Alimentador inteligente de doble cabezal

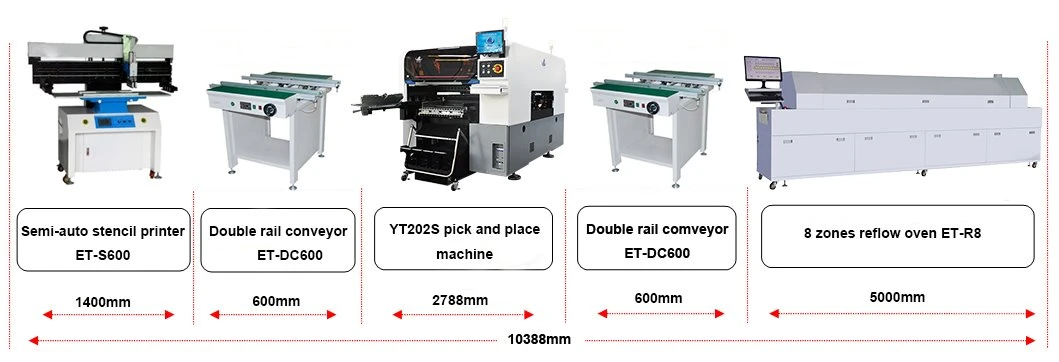

Línea de producción SMT:

1.Máquina de impresora de pasta de soldadura:La pasta de soldadura o pegamento de parche se filtra en las almohadillas de la placa PCB para prepararse para el siguiente paso de soldadura de los componentes.

2.Transportador:transmisión de la placa PCB para recoger y colocar la máquina, al mismo tiempo, se utiliza para la conexión entre líneas de producción SMT y también se puede utilizar para el almacenamiento en búfer de placas PCB

3.Máquina de recogida y colocación YT202S:Monte con precisión los componentes de montaje en superficie en posiciones fijas en la placa PCB.

4.Transportador:transmisión de la placa PCB al horno de reflujo, al mismo tiempo, se utiliza para la conexión entre líneas de producción SMT.

5.Horno de reflujo:Derrita la pasta de soldadura o el pegamento de matriz para unir firmemente los componentes a la placa del controlador.

Perfil de la empresa:

Misión de ETON: profesionalidad, excelente tecnología, compartir resultados.

Objetivo de ETON: crear una marca nacional y construir una empresa china internacional.

Propósito de ETON: crear valor para los clientes y crear beneficios para la sociedad.

Visión de ETON: decidido a convertirse en el fabricante y proveedor de servicios más competitivo del mundo de máquinas de pick and place y equipos de prueba electrónica de alta gama.

Nuestros clientes:

Nuestros productos se han exportado a más de 30 países y regiones, incluyendo Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc. Y aquí están algunos de nuestros grandes clientes: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, etc.

PREGUNTAS MÁS FRECUENTES:

1.¿Cuánto tiempo puede tardar la fecha de entrega?

Si tiene stock la fecha de entrega es de unos 20 días, otros es de acuerdo a la situación real.

2.¿Cuál es su plazo de pago habitual?

Nuestro plazo de pago habitual es T/T, que requiere pagar el 30% por adelantado, y pagar el saldo antes de la entrega de la mercancía.

3.¿Cuál es su velocidad real de sus productos?

Para la velocidad real de la máquina, que está limitada por muchos factores, relacionados con el número de componentes, el tiempo para enviar la placa PCB y recibir la placa, etc. Y se decide por los productos y necesidades reales.

4.¿Cuántos componentes puede montar su máquina de selección y colocación en una placa PCB?

Si bien esto es para las necesidades de nuestros clientes y el tamaño de la placa PCB.
