Máquina de fabricación de montaje de procesamiento de PCB de chip LED

Máquina de fabricación de montaje de procesamiento de PCB de chip LED

Máquina de fabricación de bombillas LED

Para la producción de bombillas, debido a que la placa PCB de la bombilla es muy pequeña, generalmente se recomienda RT-1. El tamaño de la placa PCB adecuada más grande es de 450 * 350 mm. RT-1 también es una máquina popular con un rendimiento de costo muy alto.

Línea de producción de bombillas

El equipo que se utilizará incluye máquina de impresión, estación de acoplamiento, montador, soldadura por reflujo

Máquina de impresión semiautomática: la pasta de soldadura se filtra en la almohadilla de soldadura de la placa PCB a través de una malla de acero

Estación de acoplamiento: placa PCB de transmisión, con función de búfer

Mounter: monte con precisión los componentes en la posición designada de PCB

Soldadura por reflujo: a través de altas temperaturas, la pasta de soldadura se derrite para que los componentes y la placa PCB se adhieran mejor.

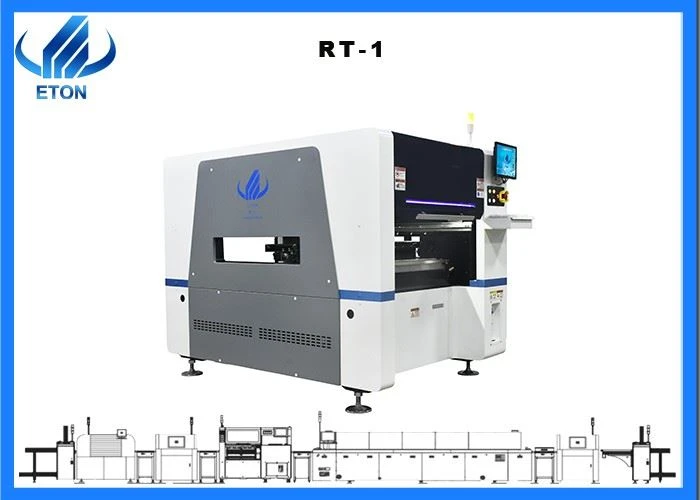

RT-1: hay 10 cabezales y 32 estaciones de material de alimentadores. La capacidad teórica puede llegar a 40000 CPH y la capacidad real puede llegar a 20000-30000 CPH. Por supuesto, esto no es absoluto, sino que depende de la cantidad de componentes en su PCB

Hay dos conjuntos de cámaras: una cámara de reconocimiento visual y una cámara de corrección de marcas, que identifican la posición desconocida del componente y la posición del punto de marca. La identificación de la posición del componente es absorber con mayor precisión el componente, y el punto de marca es montar el componente en la posición designada de la PCB; El eje XY es un motor lineal, por lo que la precisión de montaje es mayor, la vida útil es más larga y el montaje es estable. Cada boquilla de succión está controlada por un servomotor independiente. Todo el diseño mejora en gran medida la precisión de montaje, la vida útil de la máquina y también mejora el plan de producción y reduce el costo de producción.

Preguntas más frecuentes

P: ¿Me gustaría saber cómo se transportan sus máquinas?

R: Enviamos a todo el mundo desde China continental mediante correo aéreo por EMS, UPS, DHL o TNT o según su solicitud de piezas. --- Envío marítimo para máquina.

P: ¿Cuáles son sus ventajas sobre otras empresas?

R: Como marca líder mundial de montadores fotoeléctricos de alta velocidad y empresa pionera de montadores SMT en China, los productos de ETON se exportan a más de 20 países y regiones como Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia , Brasil e Irán. Ha desarrollado de forma independiente las primeras patentes de invención tecnológica y tecnologías patentadas del mundo, incluidas 9 patentes de invención, 12 derechos de autor de software y 112 patentes prácticas. Ha ganado sucesivamente los títulos de "empresa de alta tecnología de Shenzhen", "empresa de alta tecnología de Guangdong", "empresa nacional de alta tecnología" y "famoso de Shenzhen".

P: ¿Qué tipo de servicio puedo tener si compro una máquina de ETON?

R: le daremos instalación y capacitación. Es gratis para ti. Y enviaremos ingeniero con usted.
