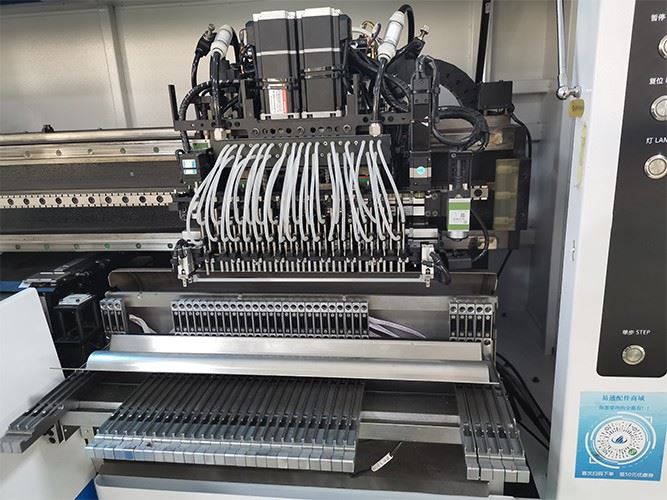

Máquina de montaje de tiras de rollo a rollo de LED de neón

Máquina de montaje de tiras de rollo a rollo de LED de neón

Máquina de producción de cinta de luz suave de 1,50 M, que produce 4 materiales diferentes al mismo tiempo sin afectar la alta capacidad de producción 2,68 estaciones de alimentación, 68 boquillas de succión, 250 K por hora

Envíeconsulta

Características

Máquina de montaje de tiras de rollo a rollo de neón LED

Perfil de la máquina

1.El método de fijación de la placa PCB es: adsorción al vacío, abrazadera cilíndrica y ancho de vía ajustable.

2. Adopte la cámara Hikvision de la mejor marca nacional y la cadena de arrastre de igus de Alemania.

3. Los ejes X e Y son motores lineales, lo que aumenta la precisión del montaje, la vida útil es más larga y la velocidad es más rápida.

Máquina de producción de cintas de luz suave de 4 a 50 M, que produce 4 materiales diferentes al mismo tiempo sin afectar la alta capacidad de producción.

Parámetro técnico

Modelo	HT-T9
Dimensión
Longitud	3100 mm
Ancho	2300 mm
Altura	1550 mm
Peso total	1700 kilos
tarjeta de circuito impreso
Ancho de longitud de PCB	250 mm*cualquier longitud
Espesor de PCB	0.5-1.5 mm
Sujeción de PCB	Adsorción al vacío, férula cilíndrica, ancho de vía ajustable
Modo de montaje	Recogida en grupo y colocación por separado
O.S.
Sistema	windows7
Software	I+D de forma independiente
Mostrar	monitor de pantalla táctil
Dispositivo de entrada	Teclado, ratón
Sistema de visión
No. de cámara	5 piezas (cámara digital)
No. de cámara	Alineación de la visión, corrección MARK
Repetir montaje Precisión	±0.02 mm (precisión de repetición)
Altura de montaje	Menor o igual a 5 mm
Velocidad de montaje	200000~250000CPH
Componentes	LED 3014/ 3020/ 3528/ 5050 y condensadores, resistencias, puentes rectificadores, etc.
Espacio de componentes	0.5 mm
No. de estaciones de alimentación	68 piezas
No. de cabeza	68 piezas
Fuerza	380CA 50HZ
El consumo de energía	6kw
Entorno operativo	23 grados ±3 grados
Transmisión transportadora	Longitud máxima: 1000 mm
Velocidad de transmisión	>500 mm/seg
Dirección de transmisión	Sencillo (izquierda → derecha o derecha → izquierda)
Modo de transmisión	unidad en línea
Manera de posicionamiento	Óptico
Consumo de gas	0.4-0.6mpa (4-6kgf/cm2)150N/min
control electrico	Investigación y desarrollo independientes de ETON
Módulo de tarjeta de control de movimiento 1 juego	Investigación y desarrollo independientes de ETON
Camino de accionamiento del eje X,Y,Z	Motor lineal magnético de alta gama + servomotor.
Modo de alimentación	Comedero eléctrico con doble motor.

neon strip light mounting machine T9

Otra maquina

No solo proporcionamos montador, también proporcionamos máquina de carga, estación de acoplamiento, máquina de impresión, soldadura por reflujo, máquina traslacional, AOI, SPI, etc.

Preguntas más frecuentes

P: ¿Cuál es la fecha de entrega?

Entregaremos los productos después del depósito de 30 días.

P: ¿El control eléctrico se desarrolla de forma independiente?

Sí, el control eléctrico lo realizamos nosotros mismos y contamos con tecnología patentada exclusiva.

P: ¿Es usted un fabricante o una empresa comercial?

fabricante. Contamos con nuestro propio parque industrial

P: ¿Cómo es el entrenamiento?

R: Después de comprar nuestros productos, puede enviar a sus ingenieros a estudiar en nuestra fábrica, o podemos enviar a nuestros ingenieros a su fábrica para capacitar a su personal.
